Tri glavnavrste mašina za puhanjesu ekstruzijsko oblikovanje puhanjem (EBM), brizganje puhanjem (IBM) i brizganje rastezljivom puhanjem (ISBM). EBM pokriva najširi raspon — od malih boca do rezervoara od 2000 litara — i dijeli se na kontinualne mašine za male dijelove i akumulatorske mašine za velike. IBM proizvodi male boce sa preciznim grlom. ISBM proizvodi prozirne PET boce. Vaš proizvod odlučuje o vrsti. Pronađite ga u tabeli ispod.
Svaki šuplji plastični proizvod dolazi iz jedne od tri porodice mašina. Odaberite pravu i vaša linija će biti vitka godinama. Odaberite pogrešnu i nijedna postavka vas neće spasiti.
Kupci nam se često javljaju nakon sedmica zbunjujućeg istraživanja. Većina članaka navodi tri vrste, opisuju svaku u dvije rečenice i zaustavljaju se. Niko ne objašnjava podtipove — a za velike kontejnere, podtip je prava odluka.
Ovaj vodič to popravlja. Mi pravimo mašine za ekstruziono duvanje, tako da poznajemo tu porodicu iznutra. Za druga dva tipa, mi vam kažemo šta rade dobro i kada da tražite negde drugde – uključujući i dalje od nas.
Tri glavne vrste na prvi pogled
| EBM | IBM | ISBM | |
|---|---|---|---|
| Kako to radi | Ekstrudira cijev (parison), naduva je u kalupu | Ubrizgava preformu, a zatim je duva | Ubrizgava PET preformu, rasteže je i duva |
| Raspon veličina | Najšire — male boce do rezervoara od 2000 L | Mala — obično ispod 1 L | Male do srednje — boce za vodu i piće |
| Snaga potpisa | Veliki dijelovi, ručke, višeslojni zidovi | Precizni vratovi, bez ukrasa | Prozirne, jake, lagane PET boce |
| Tipični materijali | HDPE, PP, PVC, HMWHDPE | HDPE, PP, PS | PET |
| Tipični proizvodi | Kante, bubnjevi, IBC rezervoari, rezervoari za gorivo, igračke | Bočice za tablete, kozmetičke staklenke, kapaljke | Voda, sok, sok, boce jestivog ulja |
Ekstruziono puhanje (EBM)
Stroj za ekstruziono puhanje topi plastiku, gura je kroz kalup kao šuplju cijev koja se zove parison, zatim zatvara kalup oko cijevi i napuhuje je zrakom. Plastika poprima oblik kalupa, hladi se i izbacuje.
EBM pokriva više proizvoda nego druga dva tipa zajedno. Rukuje se ručkama (ugrađenim na kantama), višeslojnim zidovima i veličinama koje nijedan drugi proces ne postiže. Takođe koristi najjeftiniji alat od ova tri za uporedive delove.
Porodica se dijeli na dvije grane, a ta podjela je važnija nego što većina kupaca shvaća. Duboko smo ih uporedili u našojakumulator naspram kontinuiranog vodiča— evo kratke verzije.

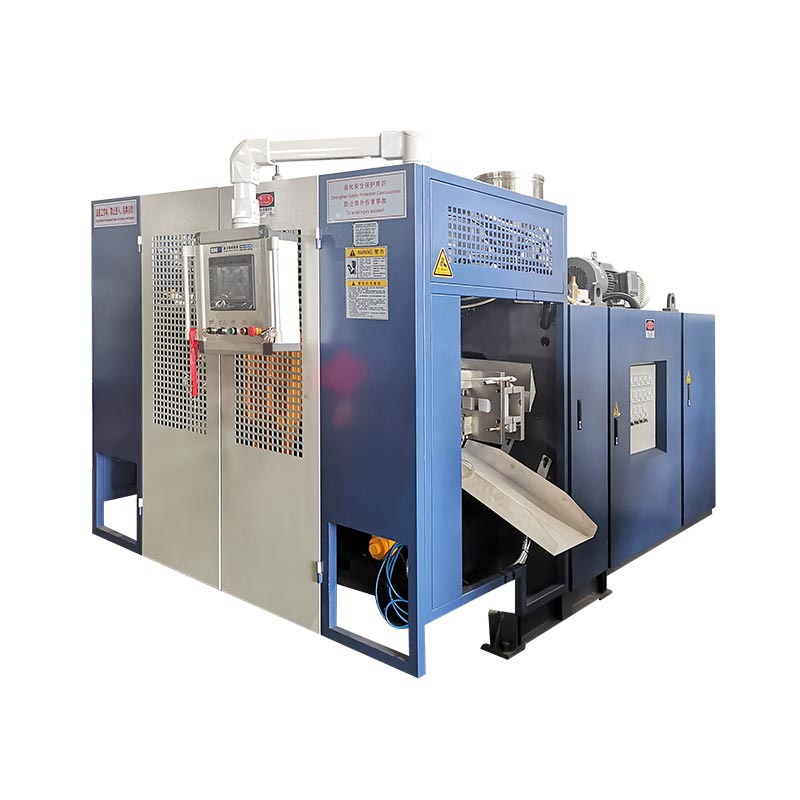

Mašine za kontinualnu ekstruziju
Neprekidne mašine ekstrudiraju parison bez prestanka, a kalupi se okreću unutra da ga uhvate. Odlični su u malim kontejnerima u velikim količinama - bocama, dnevnim hemijskim pakovanjima, kanticama do oko 15 litara.
U našem asortimanu postoje dvije izvedbe. Mašine za premještanje kalupa obrađuju 2–15 L sa stezanjem od 40 do 165 kN. Mašine sa zakrivljenim krakom dodaju brzinu i koekstruziju od 1–6 slojeva za dijelove od 5–30 L. Pregledajtekontinuirani opseg mašinaza kompletnu postavu.
Akumulatorske (skladišne glave) mašine
Akumulatorske mašine sakupljaju puni naboj taline u cilindar za skladištenje, a zatim ga ispaljuju jednim brzim udarcem. Ta brzina formira veliki parison prije nego što ga gravitacija rastegne i istanji. Veliki dijelovi nemaju drugog puta.

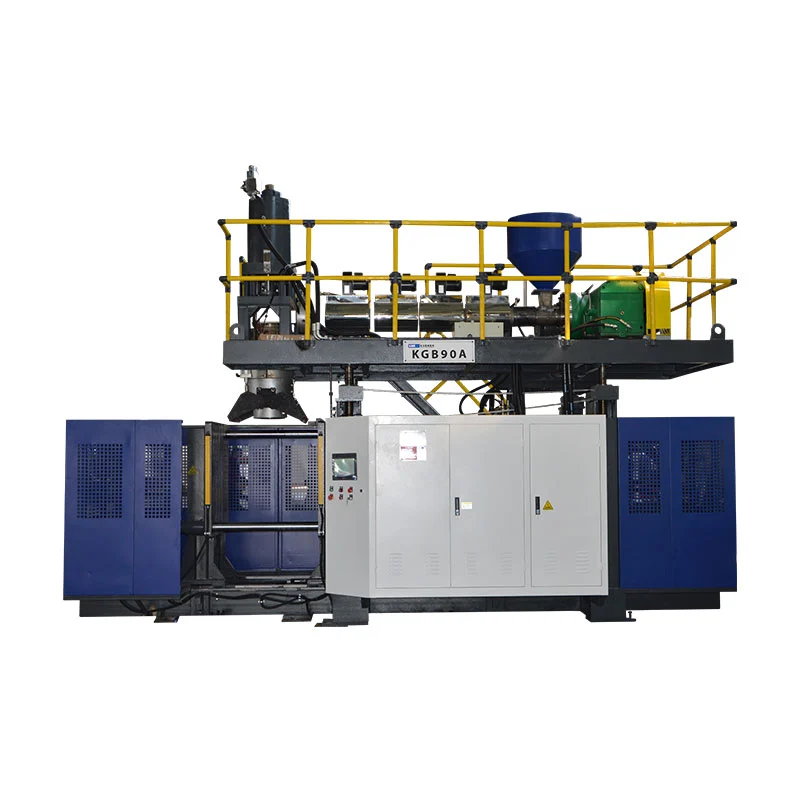

Realni brojevi pokazuju skalu. NašKGB80Aizrađuje bačve od 30 L sa 215 kN stezanja i akumulatorom od 5 L. TrocilindričniKGS1000L-IBCproizvodi IBC rezervoare od 1000 L sa 1000 kN stezanja i dva vijka od 100 mm. Theraspon akumulatorado 2000 L kontejnera i 1800 kN.
Injekciono puhanje (IBM)
Mašina za brizganje duvanjem radi u dva koraka na jednoj mašini. Prvo, brizganjem oblikuje čvrstu predformu sa gotovim vratom. Zatim prenosi vruću predformu na stanicu za puhanje i napuhuje tijelo.
Isplata je preciznost. Vrat izlazi brizgan, tako da navoji i zaptivne površine postižu tačne dimenzije na svakom udarcu. IBM takođe ne proizvodi otpatke, jer se ništa ne obrezuje.
Kompromis je veličina. IBM odgovara malim kontejnerima, obično ispod jedne litre - bocama za tablete, kozmetičkim teglicama, bocama s kapaljkom. Za sve što ima ručku ili stvarni volumen, preuzima EBM. Kinggle se fokusira na EBM; ako je vaš proizvod farmaceutska boca od 100 ml, IBM stručnjak će vam bolje poslužiti, a mi ćemo to reći.
Injekciono rastezljivo puhanje (ISBM)
Mašina za brizganje rastezljivom puhanjem pravi prozirne PET boce iz kojih pijete. Zagreva PET preformu, rasteže je po dužini štapom i istovremeno je izduvava prema van. To rastezanje u dva smjera poravnava polimerne lance.
Poravnanje je magija. PET-u daje njegovu staklenu bistrinu, snagu i malu težinu - boca sode preživi karbonizaciju pod pritiskom na nekoliko desetina grama.
ISBM radi u dvije postavke. Jednostepene mašine oblikuju i duvaju predformu u jednoj mašini, što odgovara manjim serijama i prilagođenim oblicima. Dvostepene linije kupuju ili oblikuju predforme odvojeno i duvaju ih velikom brzinom — standard za masovnu proizvodnju pića. Posao za PET pića živi ovdje, a ne u EBM-u.
Koji tip mašine čini vaš proizvod?
Čitaoci dolaze sa proizvodom, a ne procesom. Zato okrenite sto. Pronađite svoj proizvod na lijevoj strani i pročitajte tip svoje mašine na desnoj strani.
| Vaš proizvod | Tip mašine | Zašto |
|---|---|---|
| PET flaša za vodu / soda | ISBM | Stretch daje PET-u jasnoću i snagu |
| Bočica za tablete, tegla za kozmetiku | IBM | Tačni vratovi, bez ukrasa |
| Boca za deterdžent/šampon | EBM — kontinuirano | Brzi ciklusi, ručke, boje, pregledne pruge |
| Jerry limenka (1-15 L) | EBM — kontinuirano | Ugrađene ručke, visok učinak |
| Hemijski bubanj (30–250 L) | EBM — akumulator | Heavy parison treba pohranjeni udarac |
| IBC rezervoar (1000 L) | EBM — akumulator, 3-cilindrični | Samo put do ovako velikog parola |
| Rezervoar za gorivo za automobile | EBM — akumulator, višeslojni | Šestoslojni zid blokira pare goriva |
| Cisterna za vodu, kajak, ograda za put | EBM — akumulator | Pogledajte našepuhanje u odnosu na rotacijsko oblikovanjepoređenje |
Još jedna račva se nalazi uzvodno od svega ovoga. Ako vaš dio može biti čvrst umjesto šupalj, pročitajte našpuhanje u odnosu na brizganjevodi prvo.
Razmatranja o kupovini prema vrsti
Tip mašine određuje oblik vaše investicije, a ne samo proces. Menadžeri nabavke trebali bi odmjeriti četiri faktora prije nego što zatraže ponudu od bilo kojeg proizvođača mašina za oblikovanje duvanjem.
Struktura cijene.Unutar EBM-a, cijena se mjeri s veličinom kontejnera, silom stezanja, brojem stanica i brojem slojeva. Mašina za flaširanje i IBC linija razlikuju se po redu veličine. Nijedan pošten dobavljač ne navodi cijenu prije nego što vidi vaš dio — cijena ovisi o modelu stroja i zahtjevima proizvodnje.
Potrošnja energije.Energetske vage sa veličinom mašine. Naš katalog navodi stvarne proseke: 12–18 kW na mašini od 2 L, 27–37 kW na 30 L KGB80A, 110–150 kW na IBC liniji. Pitajte svakog dobavljača za istu cifru, a zatim uporedite energiju po gotovom dijelu, a ne po satu.
Vrijeme isporuke i nakon prodaje.Izrada velikih mašina po meri traje duže od standardnih mašina za flaširanje. Pitajte ko instalira mašinu, ko obučava vaše operatere i koliko brzo se rezervni delovi isporučuju u vašu zemlju. Mašina bez podrške je budući problem sa natpisnom pločicom.
Dubina dobavljača.Pitajte koliko inženjera zapošljava proizvođač i koje marke komponenti se nalaze unutar mašine. Kinggle gradi sa Mitsubishi PLC-ima, MOOG servo kontrolom i OMRON i Schneider elektrikom, i navodi ih otvoreno. Dobavljač koji skriva list komponenti ima razlog.
Tri greške koje prave prvi kupci
Odabir vrste po cijeni umjesto po proizvodu.Jeftinija mašina pogrešnog tipa čini nula prodavih delova. Prvo zaključajte tip. Pregovarajte o cijeni na drugom mjestu.
Zanemarivanje EBM podtipa."Mašina za ekstruziju" nije specifikacija. Kontinuirana mašina ne može formirati bubanj od 60 L, a preveliki akumulator troši energiju na boce. Našvodič za odabir u pet korakahoda matematiku veličine.
Preskakanje defektnog razgovora.Svaki tip ne uspijeva na svoj način, a specifikacija mašine odlučuje koliko često. Malo stezanje donosi blic na svakom snimku. Pročitajte naš vodič za rješavanje problema prije nego što potpišete i pitajte svog dobavljača kako mašina sprječava svaki kvar.
Često postavljana pitanja
Koje su glavne vrste mašina za puhanje?
Tri glavne vrste mašina za oblikovanje puhanjem su ekstruzijsko oblikovanje puhanjem (EBM), brizganje puhanjem (IBM) i brizganje rastezljivom puhanjem (ISBM). EBM pokriva najširi asortiman proizvoda i deli se na kontinualne mašine za male kontejnere i akumulatorske mašine za velike delove kao što su bubnjevi i IBC rezervoari. IBM proizvodi male boce sa preciznim grlom. ISBM proizvodi prozirne PET boce.
Koja je razlika između ekstruzije i brizganja puhanjem?
Ekstruzionim puhanjem formira se šuplja cijev od rastaljene plastike, a zatim se naduvava unutar kalupa. Injekciono puhanje prvo oblikuje čvrstu predformu sa gotovim vratom, a zatim puhuje predformu u njen konačni oblik. EBM obrađuje najširi raspon veličina, od boca do rezervoara od 2000 litara. IBM odgovara malim bocama za koje su potrebne točne dimenzije grla, kao što su farmaceutski kontejneri.
Koji tip mašine za puhanje je najbolji za velike kontejnere kao što su bubnjevi i IBC rezervoari?
Akumulator (glava za skladištenje) ekstruzione mašine za puhanje prave velike kontejnere. Akumulator pohranjuje puni naboj taline, a zatim ga brzo ispaljuje - prije nego što se teški parison rastegne i istanji pod vlastitom težinom. Kinggleov asortiman akumulatora kreće se od mašina od 20 litara do trocilindričnih sistema za IBC rezervoare od 1000 litara i kontejnere od 2000 litara.
Koja vrsta mašine za puhanje proizvodi PET boce za vodu?
Mašine za brizganje rastezljivom puhanjem (ISBM) proizvode čiste PET boce za vodu i piće. Proces rasteže zagrijanu predformu po dužini dok je duva, što poravnava polimer i daje PET-u njegovu jasnoću i snagu. Dvostepeni ISBM, gdje se predforme oblikuju odvojeno i kasnije duvaju, dominira u proizvodnji napitaka velikih količina.
Koliko košta mašina za puhanje?
Cijena ovisi o vrsti mašine i specifikaciji. Unutar ekstruzijskog puhanja, cijene se skale s veličinom kontejnera, silom stezanja, brojem stanica, brojem slojeva i automatizacijom oko mašine. Mala mašina za flaširanje i IBC linija od 1000 litara razlikuju se za red veličine. Najbrži put do stvarnog broja je specificirana ponuda zasnovana na zapremini vašeg dela, materijalu, debljini zida i ciljnom izlazu.
Poznajete svoj proizvod, niste sigurni za mašinu?
Ako procjenjujete mašinu za puhanje za svoju proizvodnu liniju, naš inženjerski tim može vam pomoći da potvrdite pravi tip i konfiguraciju na osnovu veličine vašeg proizvoda, materijala i proizvodnih ciljeva. Pošaljite detalje o dijelu i mi ćemo odgovoriti s navedenom preporukom — uključujući poštenu preporuku ako vaš proizvod pripada mašini koju ne pravimo. Gradi mašine za ekstruziono duvanje od 2002. godine, sa 15 inženjera u timu.
Pitajte koja mašina odgovara vašem proizvodu →Tri vrste, jedno pravilo: proizvod bira mašinu. PET boce idu u ISBM. Precizni mali vratovi idu u IBM. Sve ostalo - od flaša šampona do rezervoara od 2000 litara - pripada ekstruzionom puhanju, podeljenom izmeđukontinuiranoiakumulatormašine. Pronađite svoj proizvod u tabeli za traženje, a zatim dimenzionirajte mašinuvodič za odabir.
